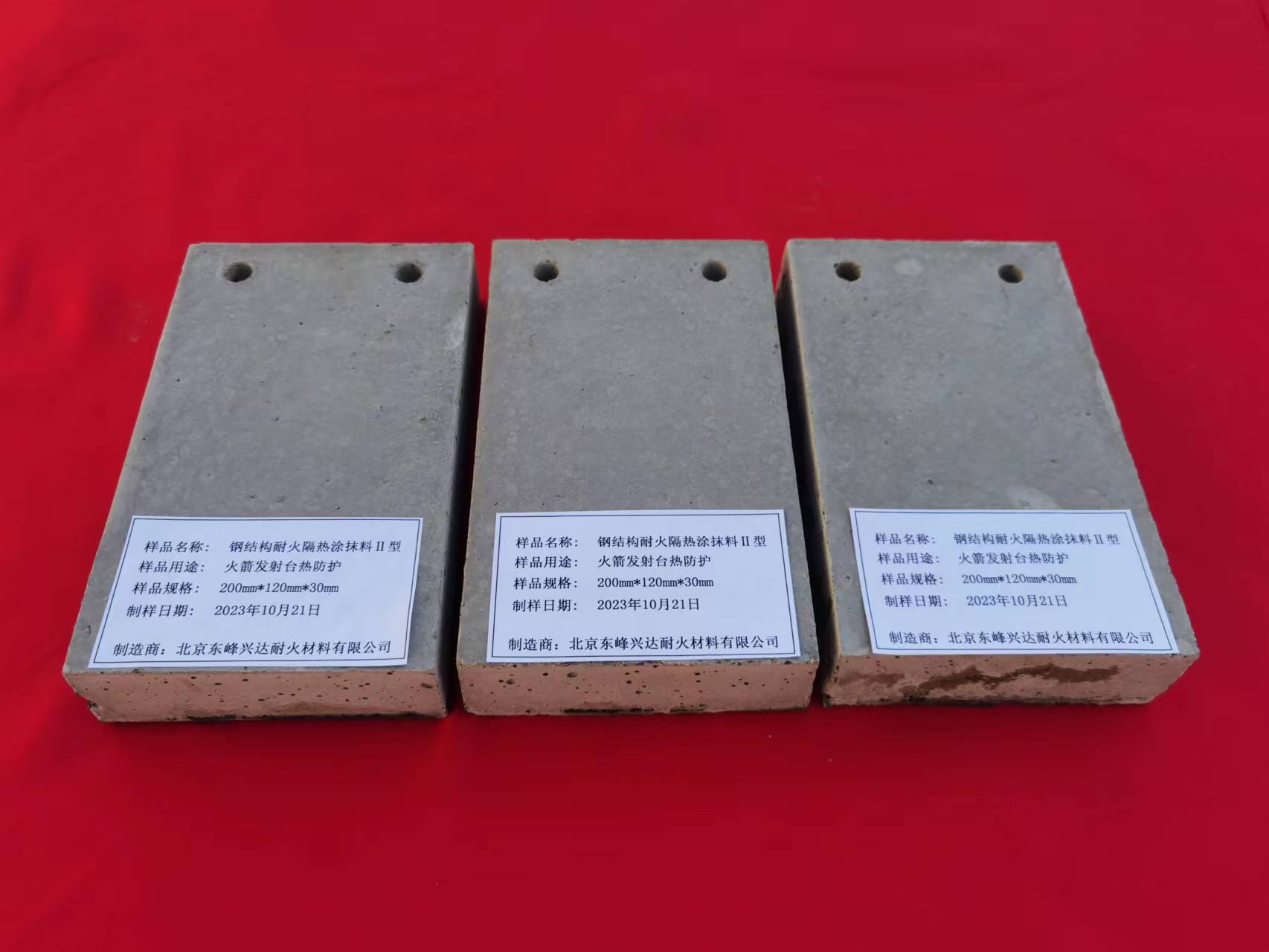

近日，我司鋼結(jié)構(gòu)耐火隔熱涂抹料在北京航天長征飛行器研究所完成燒蝕試驗。實驗條件：測試設備為YA6804型氧氣煤油發(fā)動機;發(fā)動機燃燒室壓力1.4±0.05Mpa;發(fā)動機余氧系數(shù)0.7±0.03；發(fā)動機噴口直徑65mm;噴口出口燃氣溫度2210K；噴口燃氣速度2390m/s;燃燒室溫度3470K;燒蝕時間10s/件；試樣表面***大熱流密度17.9MW/m2;試樣表面壓力值0.37Mpa;試樣表面溫度約為2300℃，經(jīng)過高溫高速氣流燒蝕10s后試樣外形完整，沒有出現(xiàn)掉塊脫落現(xiàn)象，表面沒有裂紋，表面成玻璃相，背部溫升大約在15℃，隔熱性能良好！試樣燒蝕速率≤1.7mm/s,質(zhì)量燒蝕率≤40g/s,此次實驗取得圓滿成功！
